WPC パーゴラの記事のほとんどは、外観とメンテナンスの手間に重点を置いています。 5 年間の熱サイクルと風荷重の後でも、パーゴラがまだ立っており、水平を維持できるかどうかを決定する構造的な問題に取り組んでいる人はほとんどいません。

このガイドでは、WPC プロファイルの最大スパン、熱膨張許容値、基礎要件、および WPC がアルミニウムや木材と構造的にどのように比較されるかなど、エンジニアリング面について説明します。これは、情報に基づいて構造上の決定を下す必要がある請負業者、仕様者、プロジェクト エンジニア向けに書かれています。

1. WPC パーゴラの最大垂木スパン

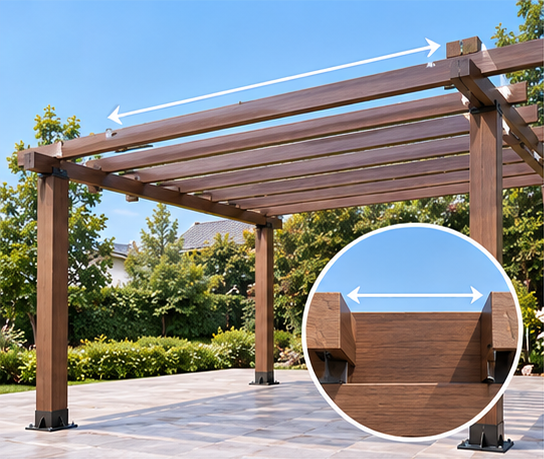

垂木のスパンはサポート間で測定されます。最大スパンを超えると、たわみや構造疲労が発生します。

唯一最も重要な構造上の制限は、WPCパーゴラスパンです。 WPC はアルミニウムやスチールよりも剛性が低いため、垂木と梁を短い間隔で支持する必要があります。

標準 WPC プロファイルで 3m を超えるスパンの場合、次のオプションが利用可能です。

• より大きな WPC セクション— 剛性を向上させるために、垂木プロファイルの深さを増やします（たとえば、深さ 50 mm から 80 mm に）。
• ミッドビームサポート— 中央ビームを追加して有効スパンを半分にします。
• アルミ芯強化WPC— 内部アルミニウムインサートを備えた WPC プロファイルを使用し、木の外観と構造強度を組み合わせます。

2. 熱膨張: 3 ～ 5mm の法則

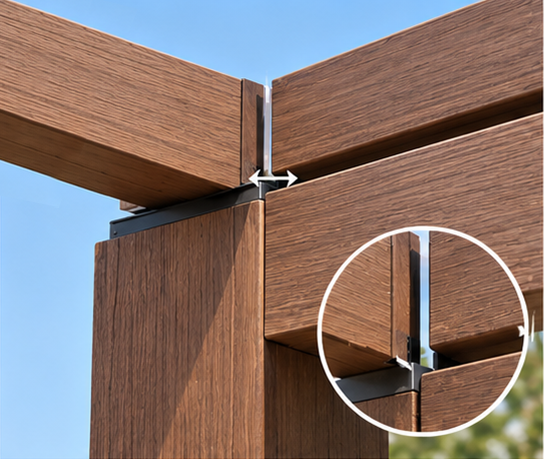

熱の移動に対応するために、垂木の端と梁と支柱の接続部には拡張ギャップを残す必要があります。

WPCは温度変化により伸縮します。これは欠陥ではなく、設計上考慮すべき材料特性です。実際的な結果として、垂木や梁を柱や固体構造物にしっかりと固定することができなくなります。

ネコウッドの膨張係数が 0.035 mm/m·°C 未満の場合、40°C の温度変動を受けた 3 メートルの垂木は約 1 倍膨張します。4.2mm。 3 ～ 5 mm の隙間は、座屈やジョイントの分離を引き起こすことなく、この動きに対応します。

3. サブフレームの設計: 柱、梁、垂木

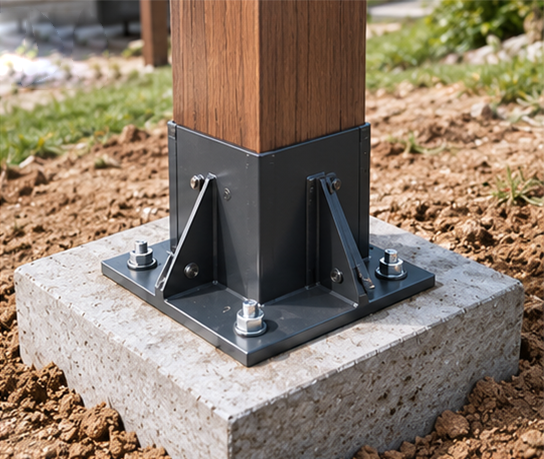

パーゴラの構造基礎であるコンクリート基礎に固定されたポストアンカー。

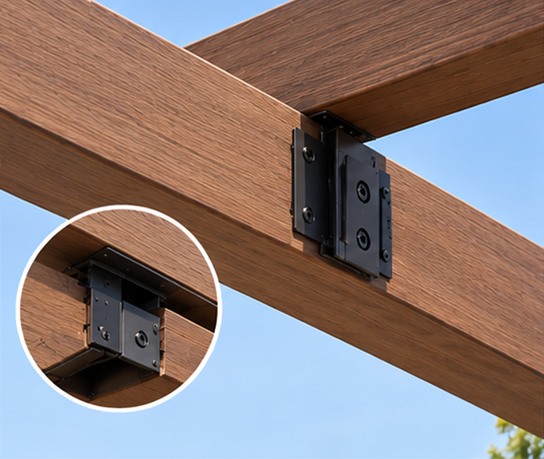

隠しコネクタブラケットが垂木を梁に固定し、ネジを使わずにきれいに仕上げます。

4. WPC vs アルミニウム vs 木材: 正直な比較

WPC は、コストと構造性能の両方において木材とアルミニウムの中間に位置します。以下の表は主な違いをまとめたものです。

5. WPC パーゴラ プロジェクトの地域基準

WPC パーゴラの構造は、地域の建築基準に準拠する必要があります。次の標準は、主要市場全体のプロジェクト仕様で一般的に参照されています。

6. 設置: 請負業者向けのステップバイステップ

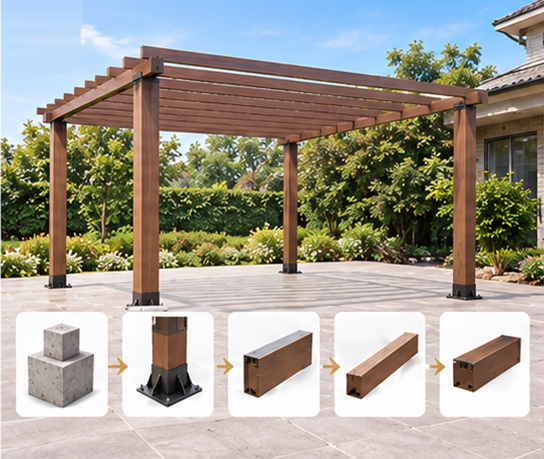

パーゴラの設置順序: 基礎 → 柱 → 梁 → 垂木 → キャップとトリム。

1. レイアウトにマークを付ける— 紐と水平器を使用して完全な正方形を確保します。ポストアンカーの位置を確認してください。
2. ポストアンカーをしっかり固定— 拡張ボルトを使用して、頑丈なスチールまたはアルミニウムのポストアンカーをコンクリートスラブまたはフーチングに固定します。
3. スリーブ WPC ポスト— 中空の WPC ポスト スリーブを内部の金属サポート上にスライドさせます。支柱が垂直であることを確認してください。
4. 主梁を取り付ける— WPC ビームを支柱にクランプし、パイロット穴を開け、ステンレス鋼のボルトで固定します。
5. 垂木を設置する— 隠しブラケットを梁に固定し、WPC 垂木を所定の位置に落とし込みます。垂木の端に 3 ～ 5 mm の拡張ギャップを残します。
6. キャップとトリムを取り付けます— ポストキャップを取り付けてスカートをトリムして、ベースボルトと上部開口部を隠します。水平器を使って全体の構造を確認します。
